Взаимосвязь шаблонов интерфейса
Хотя «Крестики-нолики»— это интригующая и сложная игра, она не отвечает требованиям, предъявляемым к настоящему примеру; поэтому я начну создавать полностью новую схему интерфейса.
Рис. 6.1. Стартовый экран игры Battle Armor
На рис. 6.1 показан стартовый экран моей игры Battle Armor. Он не слишком сложен, но здесь присутствуют несколько элементов, образующих интерфейс. На рис. 6.2 приведена схема кадра со стартовым экраном.

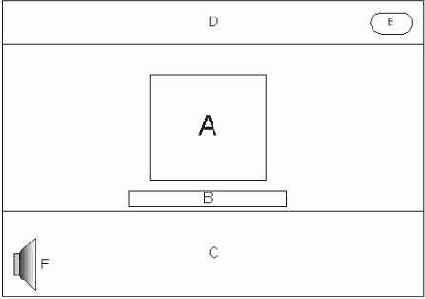

Рис. 6.2. Схема кадра стартового экрана игры Battle Armor
На рис. 6.2 каждому элементу стартового экрана присвоена метка. Всего отмечено шесть различных эелементов. Они перечислены в алфавитном порядке, но их порядок не имеет значения. Я назначил им метки произвльным образом. Теперь, глядя на кадр интерфейса, давайте разберем его схему:
1. Стартовый экран
A. Заставка
Графика
Активная зона
(2. Основное меню)
B. Индикатор загрузки
Текст
C. Нижняя полоса
Графика
D. Верхняя полоса
Графика
E. Кнопка выхода
Графика
Активная зона
(0. Рабочий стол)
F. Музыкальное сопровождение
Звуковой файл
Приведенная выше схема отличается от рассмотренной ранее схемы интерфейса игры «Крестики-нолики», поскольку представляет собой дальнейшее развитие стандартной схемы интерфейса. Нововведениями являются дополнительная детализация и информация о взаимосвязях.
Самый первый элемент в схеме помечен номером 1 и представляет собой кадр интерфейса. Он называется «Стартовый экран», поскольку это название точно отражает его назначение. Так как это элемент самого верхнего уровня, он расположен вплотную к левому краю страницы. Остальные кадры интерфейса должны быть перечислены таким же образом.
Далее располагается элемент с меткой «A» и названием «Заставка». Ниже перечислены различные свойства этого элемента. Первое из перечисленых свойств — «Графика». Оно сообщает вам, что данный элемент содержит графическое изображение. В данном случае изображением является картинка с названием игры. Следующее свойство — «Активная зона». Это значит, что данный элемент также является горячей точкой и выполняет какие-то действия, когда пользователь щелкает по нему мышью. Чтобы узнать, какие действия будут выполнены, взгляните на следующую строчку. Там расположена запись «(2. Основное меню)». Она означает, что при щелчке мышью по данному элементу пользователь переходит ко второму кадру интерфейса, который называется «Основное меню». Знаете, что? Вы только что создали взаимосвязь между стартовым экраном и основным меню! Полагаю это было для вас неожиданно, но здесь действительно нет ничего сложного.
Следующему элементу присвоена метка «B» и у него есть единственное свойство — «Текст». Это означает, что данный элемент создается с помощью системного шрифта, а не художником. Это существенное различие, так как вы, конечно, не захотите, чтобы художник впустую тратил свое время, рисуя текстовые сообщения, которые можно создать с помощью системного шрифта.
Следующие два элемента с метками «C» и «D» являются графическими элементами, образующими верхнюю и нижнюю полосы интерфейса. В них нет ничего особенного.
Элемент с меткой «E» более интересен, так как содержит и графику и активную зону. Возможно, вам интересно, где расположен элемент «(0. Рабочий стол)». Это специальная метка, означающая рабочий стол Windows. Другими словами, при щелчке пользователя по данному элементу программа завершает свою работу и игрок возвращается к рабочему столу системы. Итак, вы сделали это — определили еще одну важную взаимосвязь интерфейса.
Последний элемент с меткой «F» относится к музыкальному оформлению. Он сообщает, что во время показа стартового экрана будет воспроизводиться фоновая музыка. Музыка не связана с какими-либо другими элементами, поэтому никаких уточнений не приводится. Если хотите, можете указать имя файла WAV или MP3, который будет воспроизводиться.
