Рисование подразделений
Все эти классы великолепны, но как насчет визуализации? Если вы откроете файл main.cpp из проекта D3DFrame_UnitTemplate, я покажу вам! Спускайтесь вниз до функции vInitTileVB().
Вы, возможно, еще помните пример визуализации блоков, который я демонстрировал в главе5. Там я создавал отдельный буфер вершин для хранения геометрии текстуры. Базовая точка геометрии находилась в левом нижнем углу квадрата. Это упрощает выравнивание квадратов при визуализации блоков, но не слишком подходит для поворотов. Взгляните на рис. 8.28, чтобы понять что я имею в виду.
Рис. 8.28. Два квадрата с различными базовыми точками
На рисунке изображены два квадрата. У левого квадрата базовая точка находится в левом нижнем углу. У правого квадрата базовая точка расположена в центре. Вращение левого квадрата бдет сопровождаться его перемещением, в то время как правый квадрат при вращении остается на месте.
Поскольку базовая точка левого квадрата не совпадает с центром, его вращение не подходит для текстур подразделений. Возникающий эффект показан на рис. 8.29.
Рис. 8.29. Два текстурированных квадрата с различными базовыми точками
На рис. 8.29 показаны те же два квадрата, что и ранее, но на них нанесена текстура с изображением танка. Танк слева поворачивается очень странно, поскольку его базовая точка расположена неверно. Танк справа поворачивается правильно, потому что его базовая точка расположена в центре квадрата.
Итак, какое отношение это имеет к моему примеру? Основной момент заключается в том, что вам необходимо иметь два буффера для геометрии: один для блоков игрового поля и один для подразделений. Чтобы создать квадрат, базовая точка которого находится в центре, вы должны создать вершины вокруг центра. Вот как выглядит код для этого:
// Создание вершин pVertices[0].position = D3DXVECTOR3(-0.5f, -0.5f, 0.0f); pVertices[0].tu = 0.0f; pVertices[0].tv = 1.0f; pVertices[0].vecNorm = D3DXVECTOR3(0.0f,0.0f,1.0f); pVertices[1].position = D3DXVECTOR3(-0.5f, 0.5f, 0.0f); pVertices[1].tu = 0.0f; pVertices[1].tv = 0.0f; pVertices[1].vecNorm = D3DXVECTOR3(0.0f,0.0f,1.0f); pVertices[2].position = D3DXVECTOR3(0.5f, -0.5f, 0.0f); pVertices[2].tu = 1.0f; pVertices[2].tv = 1.0f; pVertices[2].vecNorm = D3DXVECTOR3(0.0f,0.0f,1.0f); pVertices[3].position = D3DXVECTOR3(0.5f, 0.5f, 0.0f); pVertices[3].tu = 1.0f; pVertices[3].tv = 0.0f; pVertices[3].vecNorm = D3DXVECTOR3(0.0f,0.0f,1.0f);
Код создает четыре вершины — по одной для каждого из углов квадрата. Их расположение показано на рис. 8.30.

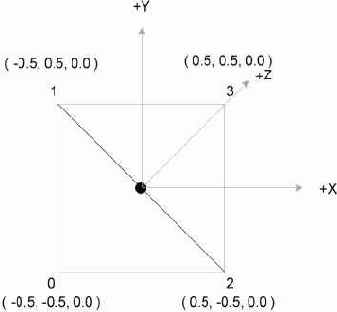

Рис. 8.30. Координаты вершин квадрата с базовой точкой в центре
На рис. 8.30 вы видите квадрат с базовой точкой, находящейся в центре. Так же там показано расположение осей X, Y и Z относительно вершин квадрата. Точки снизу и слева находятся в отрицательном пространстве, а точки сверху и справа — в положительном.
