Изменения в функции vRender()
Для поддержки многослойных блоков необходимо внести изменения и в функцию vRender(). К счастью, объем вносимых изменений незначителен и все они сконцентрированы в небольшом фрагменте кода. Вот как выглядит измененный код:
// Слои for(iLayer = 0; iLayer < 4; iLayer++) {
// Вычисляем смещение в буфере iBufferPos = iX+g_iXPos+((iY+g_iYPos)*g_iMapWidth); // Получаем требуемый блок iCurTile = g_iTileMap[iBufferPos][iLayer]; // Отображаем блок if(iCurTile != 0 || iLayer == 0) {
vDrawInterfaceObject((iX * g_iTileSize), (iY * g_iTileSize), (float)g_iTileSize, (float)g_iTileSize, iCurTile); } }
Поскольку программа поддерживает четыре слоя, вы должны в цикле перебрать каждый из четырех слоев каждого блока карты. Если в данном блоке присутствует слой, он отображается. Но из этого правила есть исключение. Если текущий слой не первый, в нем не может быть блоков с номером 0. Блоки с номером 0, расположенные выше первого слоя просто не отображаются. Так реализуется прозрачность слоев. Вы можете считать, что второй третий и четвертый слои представляют собой растровые изображения у которых цвет с кодом 0 является прозрачным. Если в этих слоях встречается блок с номером 0, он просто не отображается.

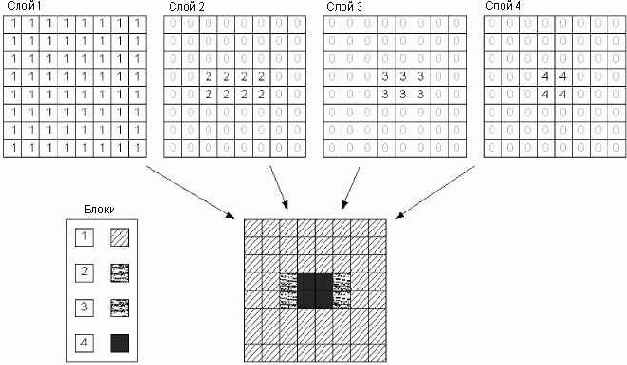

На рис. 10.17 показано совмещение слоев в действии. Там изображены четыре слоя с блоками. Первый слой заполнен блоками с номером 1. Большая часть второго слоя заполнена блоками с номером 0, но кроме этого там есть несколько блоков с номером 2. Большая часть третьего слоя также заполнена блоками с номером 0, но на нем есть и несколько блоков с номером 3. Аналогичным образом устроен и четвертый слой. Когда слои совмещаются вместе, блок с номером 0 работает как цветовой ключ для размещения второго, третьего и четвертого слоев поверх первого. Результат виден в нижней части иллюстрации. Рассмотрев изображенные в левой части рисунка отдельные блоки вы поймете, как он получен.
Рис. 10.17. Объединение слоев карты
